（1）设备简介
LDA（激光多普勒测速仪）是二十世纪70年代发展起来的一项流体测速技术。它根据粒子通过激光光束时产生的多普勒效应，对粒子通过的速度进行测量。 激光多普勒测速仪是一种理想的非侵入式一维、二维和三维测点测量速度和湍流分布的光学技术。
（2）主要功能及针对性用途
主要用于测定流场的速度特征，可以同时测量单个点的三维速度和湍流分布。该设备是非接触式测量，可以避免干扰流场。当处理器的测量频率范围固定时，速度测量范围与激光波长以及两光束夹角有关。在科学和工业应用中，LDA系统更清晰地理解流体力学。测量结果是优化产品设计，提高气动效率、质量和安全性的重要步骤。
(3)主要技术指标
采用固态激光作为光源，通过对照射到流动介质中的散射粒子所产生的反射光的光频率差进行处理，从而得到某空间点处3维速度分布。
测量范围：-260—430m/s
速度测量不确定度：不大于+/-0.3%。
样品类型：固体颗粒，液体颗粒等

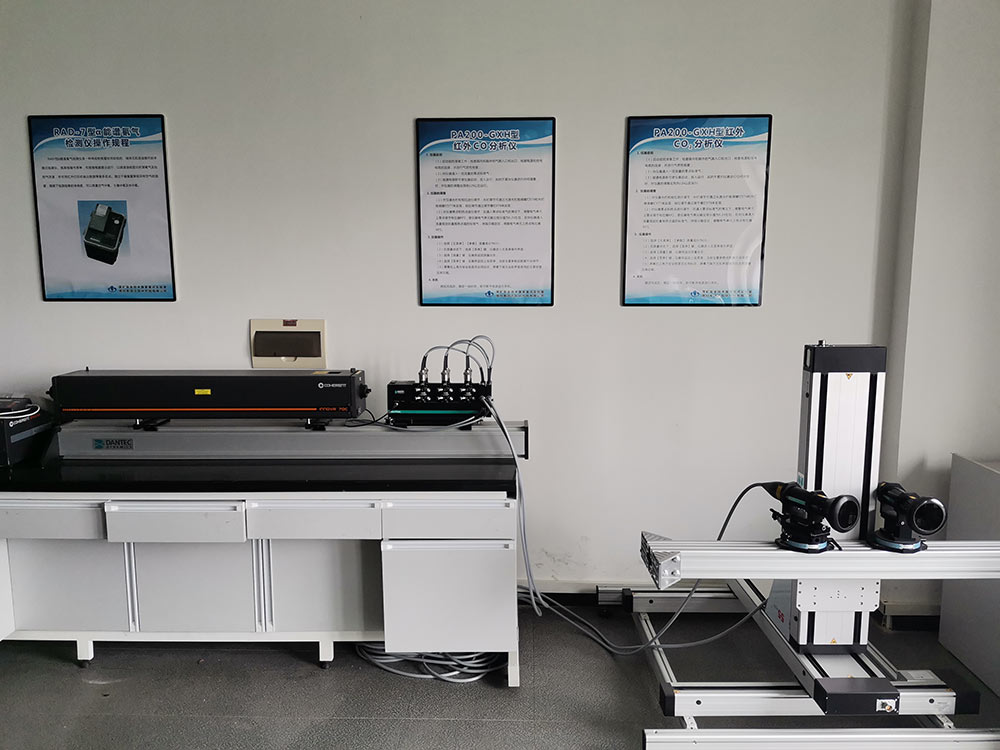

系统构成：二维固态激光测速模块、一维固态激光测速模块、光电信号处理器、移动坐标架、探头底座及导轨、软件和主控计算机。
激光测速模块：激光功率1W，光束间距38mm，光束直径2.2mm，透镜焦距500mm。
光电信号处理器：满足三维速度测量，各光电倍增管电压独立控制，最大采样率600MHz，采用1000M以太网和USB作为数据接口。
移动坐标架：三维全自动坐标架，可软件控制进行网格化测量，含独立控制器，支持加速启动及停止，控制分辨率不大于3.125um，往复误差不大于+/- 5/300mm。
软件和主控计算机：整个系统控制全部在软件中实现，在线实时显示采集数据并具有独有的repetitive模式，支持数据回放，具有示波器功能，可以实时同时显示各通道完整的多普勒信号波形，支持各种速度统计，支持数据导出，能利用测量结果绘制相关的统计图表。
